تفاوت رزوه‌های NPT، BSPP و BSPT چیست؟

اتصالات رزوه‌ای در سیستم‌های فشار، ابزار دقیق، هیدرولیک، پنوماتیک و خطوط فرآیندی نقش بسیار مهمی دارند. یکی از رایج‌ترین اشتباهات در نصب این اتصالات، اشتباه گرفتن تفاوت رزوه‌های NPT، BSPP و BSPT چیست؟ با یکدیگر است؛ اشتباهی که می‌تواند باعث نشتی، خرابی رزوه، توقف خط تولید و حتی آسیب به تجهیزات گران قیمت شود.

راهنمای کامل تشخیص، انتخاب و آب‌بندی اتصالات رزوه‌ای

بسیاری از تکنسین‌ها و خریداران قطعات صنعتی در نگاه اول تصور می‌کنند اگر دو اتصال از نظر ظاهری به هم بخورند، می‌توان آنها را به جای هم استفاده کرد. اما واقعیت این است که تفاوت در استاندارد رزوه، زاویه دنده، شکل رزوه، روش آب‌بندی و حتی گام رزوه باعث می‌شود این سه نوع اتصال عملکرد کاملا متفاوتی داشته باشند.

در این مقاله به صورت کامل بررسی می‌کنیم که NPT چیست، BSPP چیست، BSPT چیست، چه تفاوت‌هایی با هم دارند، چگونه باید آنها را تشخیص داد و در چه شرایطی از هر کدام استفاده کرد.

رزوه NPT چیست؟

NPT مخفف National Pipe Taper است. این نوع رزوه بر اساس استاندارد آمریکایی طراحی شده و بیشتر در ایالات متحده، کانادا و بسیاری از تجهیزات صنعتی با منشأ آمریکایی دیده می‌شود.

ویژگی اصلی رزوه NPT این است که مخروطی است. یعنی قطر رزوه در طول اتصال به‌تدریج تغییر می‌کند. همین شکل مخروطی باعث می‌شود هنگام سفت شدن دو قطعه، رزوه‌ها به هم فشرده شوند و آب‌بندی مکانیکی ایجاد شود.

ویژگی‌های اصلی NPT

- رزوه مخروطی است

- استاندارد رایج در تجهیزات آمریکایی

- زاویه دنده معمولا 60 درجه است

- برای آب‌بندی اغلب به نوار تفلون، خمیر آب‌بندی یا سیلنت رزوه نیاز دارد

- در سیستم‌های فشار، ابزار دقیق، کمپرسور، پمپ و تجهیزات فرایندی کاربرد زیادی دارد

مزیت NPT

مهم‌ترین مزیت این رزوه، ایجاد درگیری محکم در هنگام بستن اتصال است. به همین دلیل در بسیاری از کاربردهای صنعتی به‌عنوان یک استاندارد قابل اعتماد شناخته می‌شود.

محدودیت NPT

اگر بیش از حد سفت شود، ممکن است رزوه آسیب ببیند یا قطعه ترک بخورد. همچنین اگر با رزوه غیرهم‌استاندارد بسته شود، احتمال نشتی بسیار زیاد است.

رزوه BSPP چیست؟

BSPP مخفف British Standard Pipe Parallel است. این رزوه بر پایه استاندارد بریتانیایی ساخته شده و همانطور که از نامش پیداست، موازی است؛ یعنی قطر رزوه در طول اتصال ثابت می‌ماند.

در BSPP، خود رزوه معمولا عامل اصلی آب‌بندی نیست. آب‌بندی در این نوع اتصال اغلب از طریق O-ring، واشر، باندد سیل یا سطح آب‌بندی تخت انجام می‌شود.

ویژگی‌های اصلی BSPP

- رزوه موازی است

- زاویه دنده معمولا 55 درجه است

- آب‌بندی از طریق واشر یا اورینگ انجام می‌شود، نه صرفا با فشرده شدن رزوه

- در اروپا، آسیا، خاورمیانه و بسیاری از تجهیزات وارداتی رایج است

- در مدارات هیدرولیک، پنوماتیک و ابزار دقیق کاربرد زیادی دارد

مزیت BSPP

به دلیل استفاده از واشر یا اورینگ، آب‌بندی آن می‌تواند تمیزتر، کنترل‌شده‌تر و قابل تکرارتر باشد. همچنین در بسیاری از کاربردها باز و بسته کردن آن راحت‌تر از رزوه‌های مخروطی است.

محدودیت BSPP

اگر اتصال مربوطه برای آب‌بندی سطحی طراحی شده باشد و واشر یا اورینگ مناسب استفاده نشود، رزوه به تنهایی نشتی را متوقف نخواهد کرد.

رزوه BSPT چیست؟

BSPT مخفف British Standard Pipe Taper است. این رزوه نیز مانند NPT مخروطی است، اما با استاندارد بریتانیایی ساخته می‌شود و از نظر شکل و زاویه دنده با NPT متفاوت است.

در ظاهر، BSPT و NPT ممکن است شبیه به هم دیده شوند، اما تفاوت در زاویه رزوه و جزئیات هندسی باعث می‌شود این دو استاندارد کاملا معادل هم نباشند.

ویژگی‌های اصلی BSPT

- رزوه مخروطی است

- زاویه دنده 55 درجه دارد

- آب‌بندی با درگیری رزوه و معمولا با کمک سیلنت انجام می‌شود

- در بسیاری از تجهیزات اروپایی، آسیایی و سیستم‌های لوله‌کشی صنعتی دیده می‌شود

مزیت BSPT

برای سیستم‌هایی که به رزوه مخروطی نیاز دارند ولی بر اساس استاندارد بریتانیایی طراحی شده‌اند، گزینه‌ای بسیار رایج و کاربردی است.

محدودیت BSPT

بزرگ‌ترین مشکل زمانی ایجاد می‌شود که کاربر آن را با NPT اشتباه بگیرد. این اشتباه معمولا منجر به سفت شدن غیرعادی، درگیری ناقص رزوه و نشتی می‌شود.

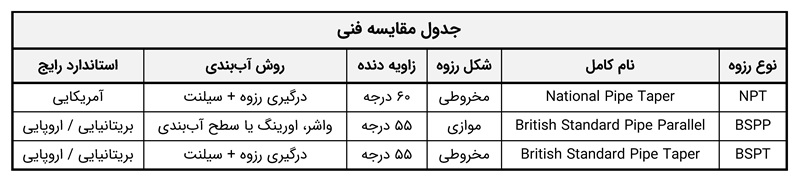

تفاوت NPT و BSPP و BSPT در یک نگاه

مهم‌ترین تفاوت این سه نوع رزوه در سه عامل اصلی خلاصه می‌شود:

- شکل رزوه: مخروطی یا موازی

- زاویه دنده

- روش آب‌بندی.

تفاوت NPT و BSPT چیست؟

این دو رزوه بیشترین اشتباه را در زمان نصب ایجاد می‌کنند، چون هر دو مخروطی هستند. اما تفاوت‌های مهمی دارند:

- NPT زاویه دنده 60 درجه دارد

- BSPT زاویه دنده 55 درجه دارد

- فرم قله و ریشه رزوه در آنها متفاوت است

- گام رزوه در برخی سایزها متفاوت است

- استاندارد ساخت و تلرانس آنها یکسان نیست

به همین دلیل، حتی اگر در چند دور اول به نظر برسد رزوه‌ها در هم می‌روند، این به معنی سازگاری واقعی نیست. در عمل ممکن است اتصال سفت شود، اما آب‌بندی مطمئن ایجاد نشود.

تفاوت BSPP و BSPT چیست؟

این دو هر دو از خانواده BSP هستند، اما یک تفاوت بنیادین دارند:

- BSPP موازی است

- BSPT مخروطی است

در BSPP، رزوه فقط نقش اتصال مکانیکی دارد و آب‌بندی معمولا با یک جزء اضافی مثل اورینگ یا واشر انجام می‌شود. اما در BSPT، ساختار مخروطی رزوه به آب‌بندی کمک می‌کند.

اگر کسی BSPP را به جای BSPT یا برعکس استفاده کند، احتمال نشتی بسیار بالا می‌رود؛ چون سیستم آب‌بندی آنها یکسان نیست.

آیا NPT به BSP می‌خورد؟

این سئوال یکی از پرتکرارترین پرسش‌ها در صنعت است. پاسخ کوتاه این است:

در حالت استاندارد، خیر؛ نباید این رزوه‌ها را به جای هم استفاده کرد.

ممکن است در برخی سایزها رزوه‌ها چند دور ابتدایی را ببندند، اما این به معنی سازگاری ایمن و حرفه‌ای نیست. استفاده ترکیبی از NPT و BSP معمولا مشکلات زیر را به وجود می‌آورد:

- نشتی در فشارهای پایین یا بالا

- آسیب به رزوه مادگی یا نری

- گیر کردن بیش از حد اتصال

- از بین رفتن امکان باز و بست مجدد

- کاهش ایمنی سیستم

اگر ناچار به اتصال دو استاندارد متفاوت هستید، راه‌حل صحیح استفاده از آداپتور استاندارد تبدیل رزوه است.

چگونه رزوه NPT، BSPP و BSPT را تشخیص دهیم؟

تشخیص درست رزوه قبل از نصب بسیار مهم است. بهترین روش، بررسی هم‌زمان چند عامل است و نباید فقط به ظاهر تکیه کرد.

1) بررسی مخروطی یا موازی بودن رزوه

اولین قدم این است که ببینید رزوه در طول خود قطر ثابتی دارد یا نه.

- اگر قطر در طول رزوه ثابت باشد، احتمالا BSPP است

- اگر قطر کم‌کم تغییر کند، احتمالا NPT یا BSPT است

2) اندازه‌گیری قطر با کولیس

با کولیس می‌توان قطر بیرونی رزوه نری یا قطر داخلی رزوه مادگی را اندازه گرفت. اگر در ابتدا و انتهای رزوه اختلاف قطر وجود داشته باشد، رزوه مخروطی است.

3) بررسی گام رزوه

با شابلون رزوه یا گیج دنده می‌توان تعداد رزوه در هر اینچ (TPI) یا گام رزوه را اندازه‌گیری کرد. این مرحله برای تشخیص بین NPT و BSPT بسیار مهم است.

4) بررسی زاویه دنده

در محیط کارگاهی، تشخیص دقیق زاویه 55 و 60 درجه با چشم ساده نیست. اما با شابلون مناسب یا مقایسه با قطعه مرجع می‌توان آن را مشخص کرد.

5) بررسی روش آب‌بندی

اگر اتصال دارای نشیمنگاه برای اورینگ، واشر یا باندد سیل باشد، احتمال BSPP بودن زیاد است. اگر برای آب‌بندی روی رزوه حساب شده باشد، احتمال NPT یا BSPT بیشتر است.

راهنمای تشخیص رزوه در کارگاه

برای اینکه اشتباه کمتری رخ دهد، این ترتیب عملی را رعایت کنید:

1- نوع تجهیز را مشخص کنید؛ آمریکایی است یا اروپایی؟

2- رزوه را از نظر موازی یا مخروطی بودن بررسی کنید

3- قطر را با کولیس اندازه بگیرید

4- گام رزوه را با گیج بررسی کنید

5- نشیمنگاه آب‌بندی را ببینید

6- در صورت تردید، از جدول استاندارد یا کاتالوگ سازنده کمک بگیرید

این روش ساده، جلوی بسیاری از خطاهای نصب را می‌گیرد.

روش آب‌بندی در NPT، BSPP و BSPT

یکی از مهم‌ترین تفاوت‌ها بین این رزوه‌ها، شیوه آب‌بندی آنهاست.

آب‌بندی در NPT

در NPT، رزوه مخروطی با رزوه مقابل درگیر می‌شود و با کمک سیلنت، نشتی کنترل می‌شود. در این نوع اتصال معمولا از موارد زیر استفاده می‌شود:

- نوار تفلون

- خمیر آب‌بندی

- سیلنت مایع رزوه

آب‌بندی در BSPP

در BSPP، رزوه معمولا وظیفه آب‌بندی ندارد. آب‌بندی بیشتر با این قطعات انجام می‌شود:

- اورینگ

- واشر تخت

- bonded seal

- سطح مخروطی یا نشیمنگاه ماشین‌کاری‌شده

آب‌بندی در BSPT

در BSPT نیز مشابه NPT از درگیری رزوه و اغلب سیلنت استفاده می‌شود، اما استاندارد هندسی آن متفاوت است.

چرا اشتباه در انتخاب رزوه خطرناک است؟

شاید در نگاه اول اشتباه در انتخاب رزوه مسئله کوچکی به نظر برسد، اما در عمل می‌تواند هزینه‌ساز باشد. مهم‌ترین پیامدها عبارت‌اند از:

- نشتی سیال یا گاز

- افت فشار در سیستم

- آسیب به بدنه تجهیز

- تعویض زودهنگام فیتینگ

- توقف تولید

- خطرات ایمنی در سیستم‌های پرفشار

در تجهیزات ابزار دقیق و کالیبراسیون فشار، حتی نشتی کوچک هم می‌تواند باعث خطا در اندازه‌گیری و کاهش دقت شود.

Galling یا گریپ‌پاژ در رزوه‌ها چیست؟

یکی از مشکلات مهم به ویژه در اتصالات استنلس استیل، پدیده گریپ‌پاژ (Galling) است. این اتفاق زمانی رخ می‌دهد که دو سطح فلزی، مخصوصا استیل به استیل، هنگام سفت شدن بیش از حد یا با اصطکاک بالا به هم بچسبند و رزوه تخریب شود.

علت‌های رایج گریپ‌پاژ

- سفت کردن سریع و شدید

- نبود روانکار یا آنتی‌سیز

- استفاده از استیل روی استیل بدون مراقبت

- رزوه آلوده یا آسیب‌دیده

- ناسازگاری رزوه‌ها

راه‌های جلوگیری از گریپ‌پاژ

- استفاده از روانکار یا anti-seize مناسب

- بستن اتصال با گشتاور کنترل‌شده

- تمیز نگه داشتن رزوه‌ها

- پرهیز از ترکیب رزوه‌های ناسازگار

- بررسی سلامت رزوه قبل از نصب

این موضوع مخصوصا در فیتینگ‌های دقیق و تجهیزات فشار بالا اهمیت زیادی دارد.

در چه کاربردی از NPT استفاده می‌شود؟

رزوه NPT معمولا در این حوزه‌ها رایج است:

- سیستم‌های ابزار دقیق آمریکایی

- پمپ و کمپرسور

- خطوط هوا و گاز

- تجهیزات تست فشار

- مانیفولدها و فیتینگ‌های صنعتی

- برخی سیستم‌های آتش‌نشانی و فرایندی

اگر تجهیزات شما ساخت آمریکا یا مطابق استاندارد ANSI/ASME باشند، احتمال استفاده از NPT زیاد است.

در چه کاربردی از BSPP استفاده می‌شود؟

BSPP معمولا در این شرایط دیده می‌شود:

- سیستم‌های هیدرولیک اروپایی

- پنوماتیک

- ابزار دقیق وارداتی

- ماشین‌آلات صنعتی اروپایی و آسیایی

- تجهیزاتی که آب‌بندی با اورینگ یا واشر دارند

در بسیاری از دستگاه‌هایی که آب‌بندی دقیق و تمیز اهمیت دارد، BSPP انتخاب مناسبی است.

در چه کاربردی از BSPT استفاده می‌شود؟

BSPT بیشتر در این موارد کاربرد دارد:

- خطوط لوله و اتصالات فرایندی بر پایه استاندارد بریتانیایی

- برخی تجهیزات صنعتی وارداتی

- سامانه‌های هوا، آب و سیالات صنعتی

- نصب‌هایی که به رزوه مخروطی غیرآمریکایی نیاز دارند

آیا می‌توان با زور بستن، نشتی را متوقف کرد؟

خیر، این یکی از اشتباه‌ترین روش‌هاست.

اگر رزوه اشتباه باشد، سفت کردن بیشتر معمولا مشکل را حل نمی‌کند؛ بلکه ممکن است:

- رزوه له شود

- بدنه فیتینگ ترک بخورد

- باز کردن اتصال بعدا بسیار سخت شود

- نشتی در فشار بالاتر دوباره ظاهر شود

راه‌حل درست همیشه تشخیص استاندارد صحیح و استفاده از اتصال سازگار است.

بهترین روش برای جلوگیری از نشتی رزوه چیست؟

برای جلوگیری از نشتی این نکات را رعایت کنید:

- نوع رزوه را قبل از نصب دقیق تشخیص دهید

- از ترکیب استانداردهای مختلف خودداری کنید

- برای NPT و BSPT از سیلنت مناسب استفاده کنید

- برای BSPP، واشر یا اورینگ مناسب را فراموش نکنید

- اتصال را بیش از حد سفت نکنید

- رزوه‌های آسیب‌دیده را دوباره استفاده نکنید

- از آداپتورهای استاندارد و باکیفیت استفاده کنید

اشتباهات رایج هنگام کار با رزوه‌های NPT، BSPP و BSPT

چند خطا بیشتر از همه دیده می‌شود:

- فرض کردن اینکه همه رزوه‌های شبیه به هم، قابل جایگزینی هستند

- استفاده از تفلون روی اتصالاتی که آب‌بندی آنها با واشر انجام می‌شود

- بستن NPT و BSPT به جای هم

- نادیده گرفتن نوع نشیمنگاه آب‌بندی

- سفت کردن بیش از حد

- استفاده از قطعه بدون بررسی کاتالوگ سازنده

این اشتباهات هم در خرید و هم در نصب می‌توانند دردسرساز شوند.

اگر نوع رزوه را نمی‌دانیم چه کار کنیم؟

اگر مطمئن نیستید، این کارها را انجام دهید:

- شماره فنی قطعه را از روی بدنه یا کاتالوگ پیدا کنید

- قطر و گام رزوه را اندازه بگیرید

- شکل رزوه را از نظر مخروطی یا موازی بودن بررسی کنید

- از فروشنده یا تامین‌کننده تخصصی استعلام بگیرید

- در صورت حساس بودن سیستم، از گیج رزوه یا نمونه مرجع استفاده کنید

در خطوط فشار بالا، حدس زدن اصلا کار درستی نیست.

سخن پایانی...

شناخت تفاوت بین NPT، BSPP و BSPT برای هر کسی که با اتصالات صنعتی، ابزار دقیق، سیستم‌های فشار، هیدرولیک یا پنوماتیک سروکار دارد ضروری است. تفاوت این رزوه‌ها فقط ظاهری نیست؛ بلکه به استاندارد ساخت، زاویه دنده، شکل رزوه و روش آب‌بندی مربوط می‌شود.

- NPT یک رزوه مخروطی آمریکایی با زاویه 60 درجه است

- BSPP یک رزوه موازی بریتانیایی با زاویه 55 درجه است که معمولا با واشر یا اورینگ آب‌بندی می‌شود

- BSPT یک رزوه مخروطی بریتانیایی با زاویه 55 درجه است

اگر این رزوه‌ها به اشتباه به جای هم استفاده شوند، احتمال نشتی، خرابی رزوه و کاهش ایمنی سیستم بالا می‌رود. بهترین کار این است که پیش از نصب، رزوه را دقیق تشخیص دهید و در صورت نیاز از آداپتور استاندارد استفاده کنید.

سئوالات متداول (FAQ)

NPT چیست؟

NPT یک رزوه مخروطی بر پایه استاندارد آمریکایی است که معمولا برای آب‌بندی به سیلنت رزوه نیاز دارد.

BSPP چیست؟

BSPP یک رزوه موازی بر پایه استاندارد بریتانیایی است که معمولا با واشر، اورینگ یا سطح آب‌بندی مناسب آب‌بندی می‌شود.

BSPT چیست؟

BSPT یک رزوه مخروطی با استاندارد بریتانیایی است که از نظر عملکرد شبیه NPT است، اما از نظر زاویه و هندسه رزوه با آن تفاوت دارد.

آیا NPT و BSPT یکی هستند؟

خیر. هر دو مخروطی هستند، اما زاویه رزوه، فرم دنده و استاندارد ساخت آنها متفاوت است.

آیا BSPP با تفلون آب‌بندی می‌شود؟

در بیشتر موارد، خیر. BSPP معمولا با اورینگ، واشر یا نشیمنگاه آب‌بندی می‌شود، نه صرفا با خود رزوه.

آیا می‌توان NPT را به BSP بست؟

به صورت حرفه‌ای و استاندارد نباید این کار را انجام داد. بهترین راه استفاده از آداپتور تبدیل مناسب است.
